אביזר דוקרני מחיצה

Shenchi מציגה אביזרי דוקרנים באיכות גבוהה, שתוכננו במיוחד לניתוב צינורות דרך לוחות ציוד תוך מתן איטום אמין. עשוי פליז, פלדת אל חלד SUS304 ו-SUS316L, אביזרי אלו מציעים עמידות בפני קורוזיה חזקה ומתאימים למגוון רחב של תנאי עבודה.

מבנה המוצר

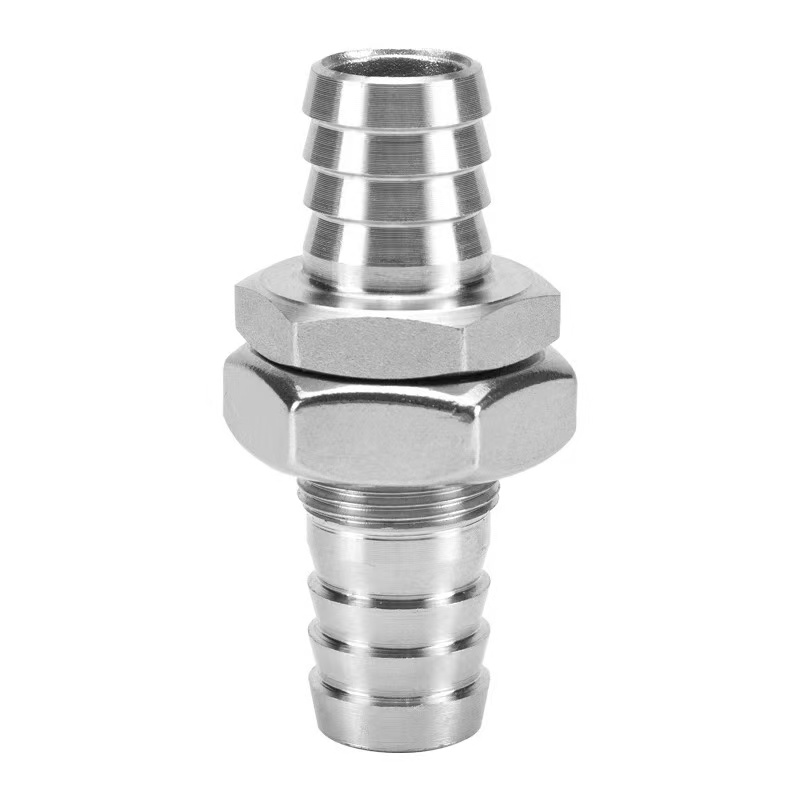

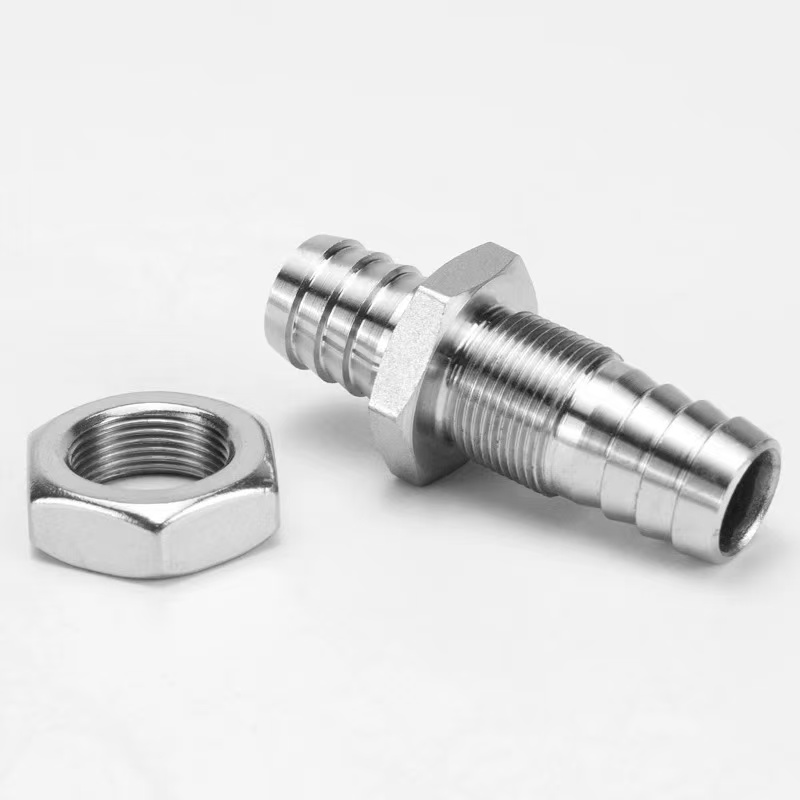

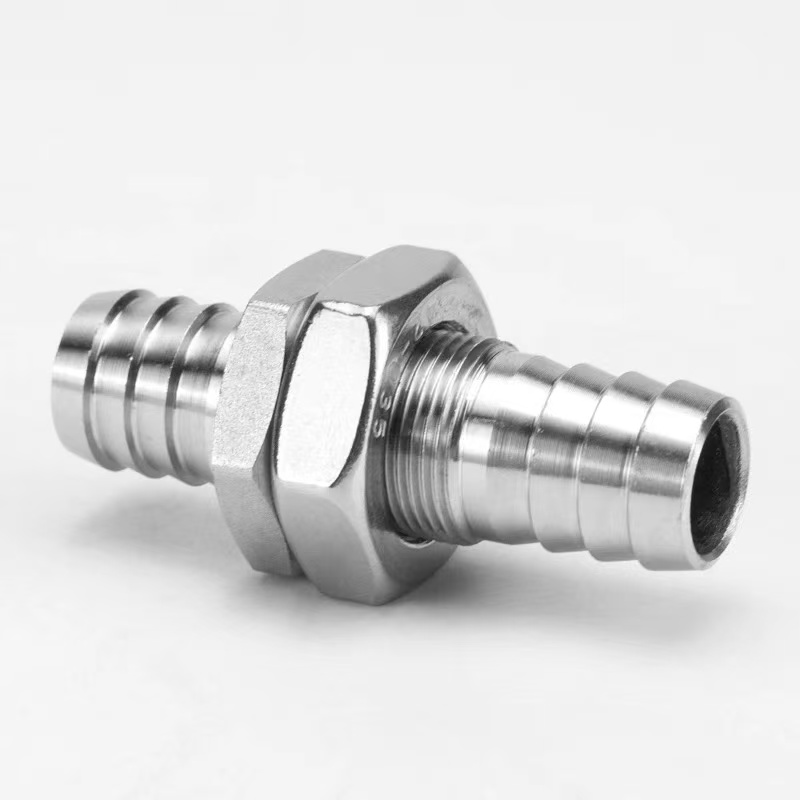

המבנה של אביזר הדוקרנים כולל חוטי מחיצה, אום נעילה וחיבורי צינור דוקרנים. במהלך ההתקנה, נדרש רק חור בלוח; הידוק האום משלים את תהליך הקיבוע והאטימה.

הקצה הדוקרני כולל עיצוב חריץ נגד החלקה, המבטיח חיבור מאובטח בשימוש עם מהדק צינור. אביזרים אלה נמצאים בשימוש נרחב בארונות בקרה, ציוד לטיפול במים, מכשירים רפואיים ותחומים קשורים אחרים.

מפרט מוצר

יתרונות מבניים

אביזר הדוקרנים הוא אביזר צינור שתוכנן במיוחד לניתוב צינורות דרך לוחות ציוד, מארזים או מחיצות תוך מתן אטימה קבועה. המבנה העיקרי שלו כולל קטע הברגה מחיצה, אום נעילה, אטם איטום וחיבור צינור דוקרני. במהלך ההתקנה, רק חור בקוטר המתאים צריך להיעשות על הלוח. קטע ההברגה של האביזר מועבר דרך החור, והאום מהדקים מהצד הנגדי כדי להשלים את תהליך הקיבוע והאטימה.

1. מבנה קיבוע מחיצה:אורך קטע החוט מותאם לעובי הפנל הנפוצים. לאחר הידוק אום הנעילה, הוא יוצר קיבוע קשיח עם הפאנל, המבטיח שהאביזר יישאר מאובטח גם תחת כוחות משיכה חיצוניים.

2. חיבור צינור דוקרני:אחד או שני הצדדים של הפאנל כוללים שיניים מחודדות עם דוקרנים להכנסת הצינור ויצירת חיבור אטום עם מהדק צינור. הקצה הדוקרני מאמץ עיצוב חריץ כפול נגד החלקה, המציע התנגדות משיכה גבוהה משמעותית מאשר אביזרי רגיל.

3. מערכת איטום:אטמי גומי או טבעות O מסופקים משני צידי הפאנל. כאשר האום מהודק, אטם האיטום נדחס, משיג איטום אטום למים ואבק בפתח הלוח, עם דירוג הגנה של עד IP65 ומעלה.

שיטת התקנה

אביזרי הדוקרנים העמידים של Shenchi קלים להתקנה. ניתן להשיג חיבור מאובטח ואטום בשישה שלבים בלבד:

שלב 1: הכנת חור בפאנל

צור חור עגול מתאים על הלוח על סמך הקוטר החיצוני של קטע החוט. ודא שקצה החור חלק וללא קוצים כדי למנוע נזק לאטם האיטום.

שלב 2: התקן את אטם האיטום

החלק את אטם האיטום הכלול ב-EPDM על קטע ההברגה, תוך לחיצה על בסיס ההתאמה. אם נדרש איטום משני צידי הלוח, הנח אטם אחד בכל צד.

שלב 3: הכנס דרך הלוח

הכנס את קטע ההברגה לתוך החור מצד אחד של הפאנל, וודא שבסיס ההתאמה יוצר קשר עם הפאנל עם אטם האיטום ביניהם.

שלב 4: הדק את אום הנעילה

הברג את אום הנעילה על קטע החוט מהצד הנגדי של הפאנל, והדק אותו בהדרגה בעזרת מפתח ברגים. מומנט מומלץ: 5–8 N·m עבור חומרי פליז ו-8–12 N·m עבור נירוסטה. שמור את הגוף המתאים נייח במהלך ההידוק.

שלב 5: חבר את הצינור

בחר מפרט שבו הקוטר החיצוני של הדוקרני גדול ב-0.5-1 מ"מ מהקוטר הפנימי של הצינור. הכנס את הצינור בצורה אנכית לקצה הדוקרני עד שהוא מגיע לבסיס. עבור יישומים בלחץ גבוה, השתמש במהדק צינור נירוסטה והדק אותו בין הדוקרנים השני והשלישי.

שלב 6: בדיקת תקינות החותם

בצע בדיקת לחץ סטטי בפי 1.5 מלחץ העבודה. אם אין דליפה במשך שלוש דקות, ההתקנה מוסמכת.
