מחבר צינור מים מסוג L-Type Pagoda

סוגי מוצרים

כיצרנית סיני מקצועית של מחברי צינור מים מסוג L-Type Pagoda, שנצ'י מציעה שני סוגי מוצרים עיקריים:

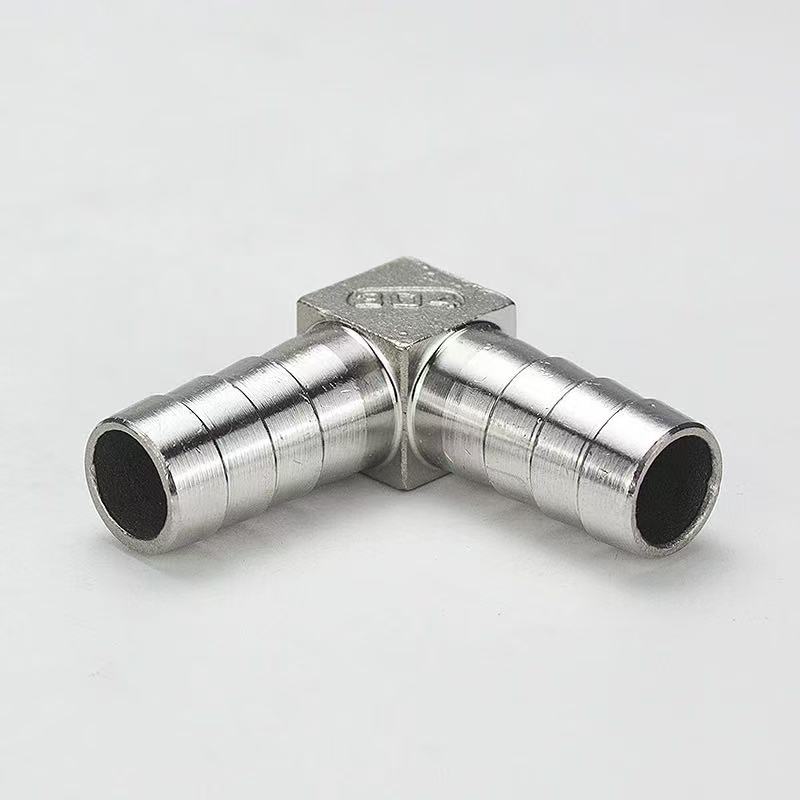

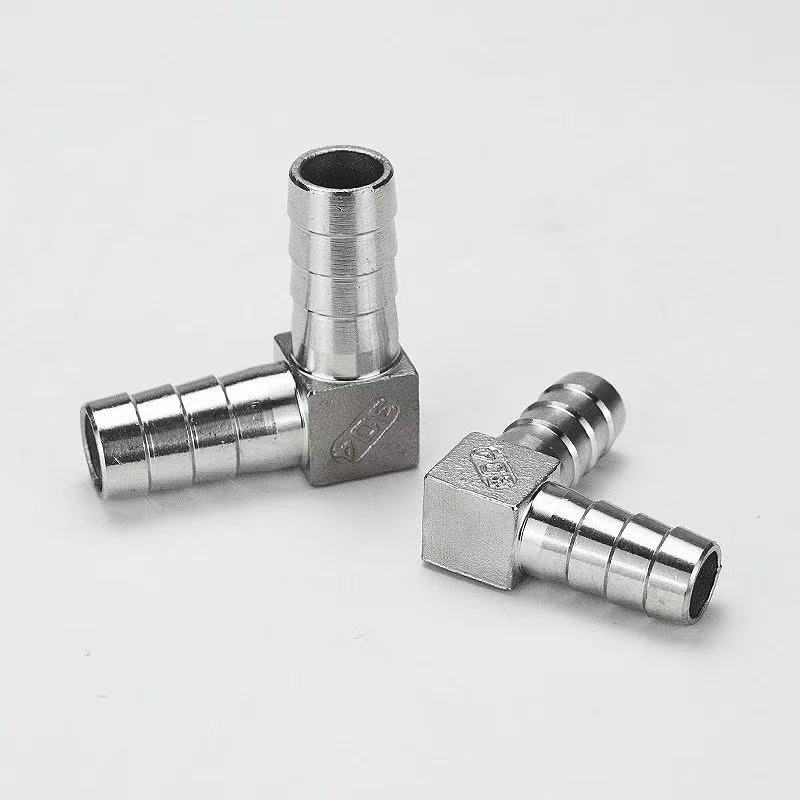

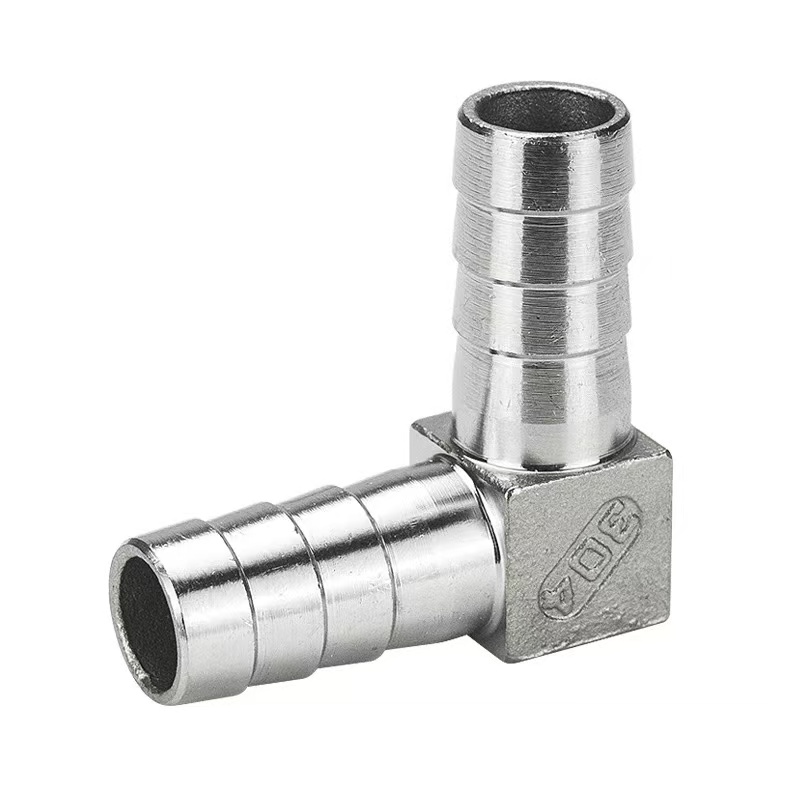

מחבר צינור מים של פגודה מסוג L: שני הקצוות כוללים מבנה פגודה דוקרני, המיועד ליצירת חיבור כיווני של 90 מעלות בין שני צינורות גמישים.

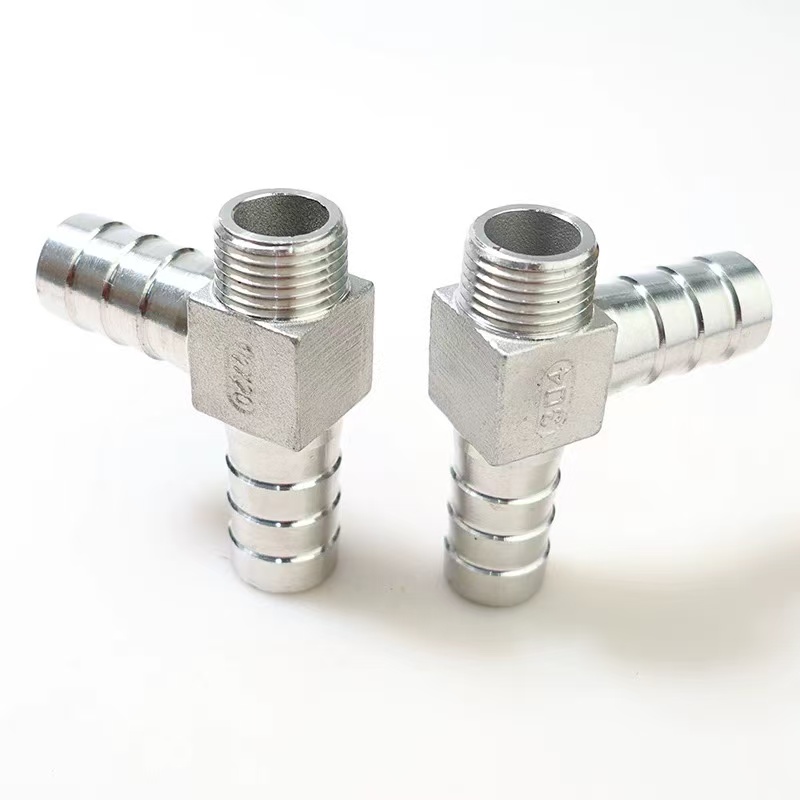

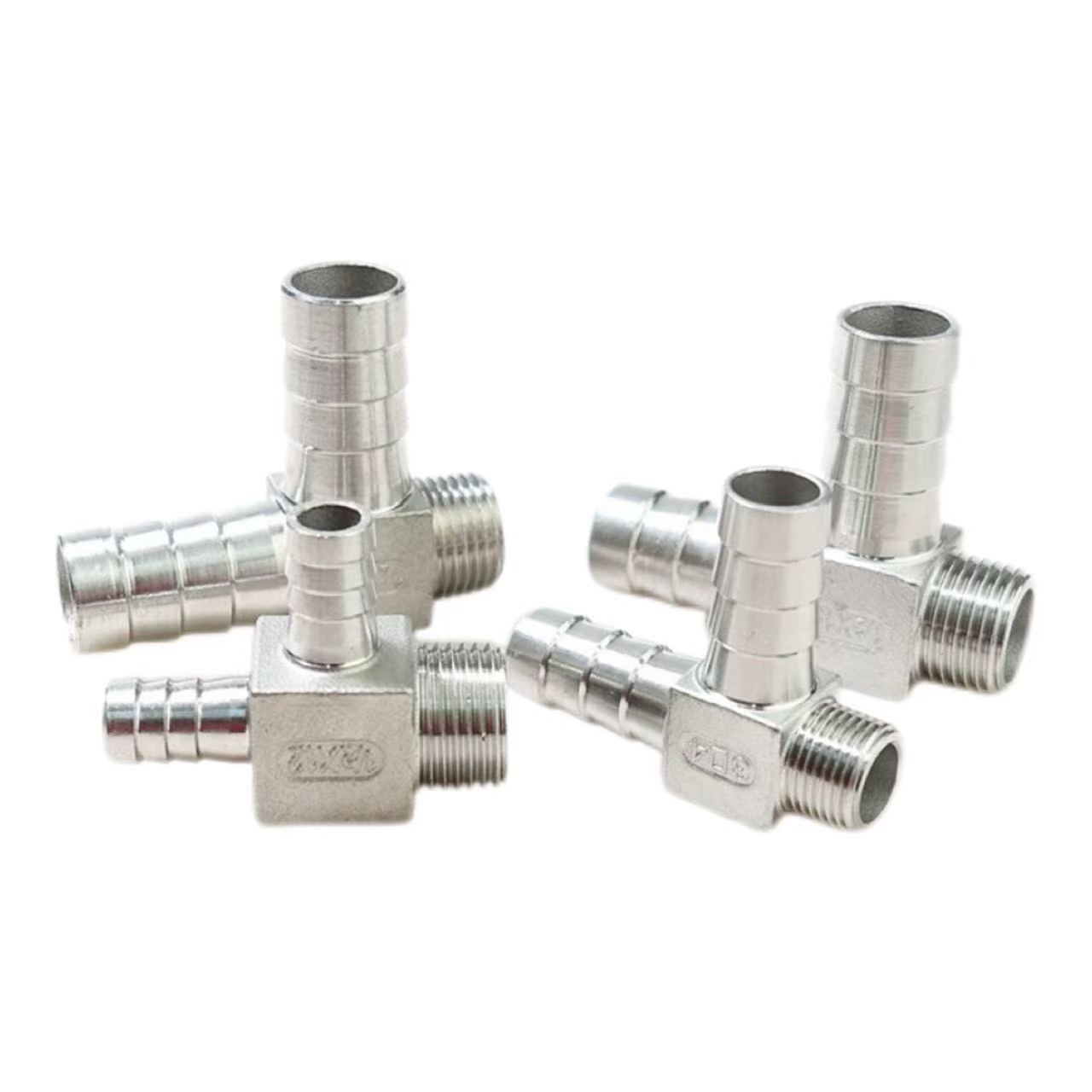

מחבר פגודה זכר מסוג L: קצה אחד כולל מבנה פגודה דוקרני לחיבור לצינור גמיש, ואילו הקצה השני כולל הברגה חיצונית (זכר), המיועדת ליצירת חיבור כיווני של 90 מעלות בין צינור לציוד עם פתח הברגה פנימי (נקבה).

שני הסוגים כוללים עיצוב בזווית של 90 מעלות עם מפרט זהה לקצוות הפגודה הדוקרנית. הם זמינים במגוון חומרים: נירוסטה 304, נירוסטה 316L או פליז. ההבחנה העיקרית טמונה בשיטת החיבור: הראשונה מאפשרת חיבור ישיר בין צינור לצינור, בעוד שהאחרון מאפשר חיבור מעבר בין צינור לציוד, ובכך מציע אפשרויות בחירה גמישות שיתאימו לתרחישי התקנה שונים.

מה ההבדל בין מחבר צינור המים של פגודה L-Type לבין מחבר פגודה זכר מסוג L?

הבדל ליבה: מחבר צינור המים של שנצ'י L-Type פגודה כולל ממשק דוקרני (שני הקצוות הם ראשי פגודה דוקרנים, המיועדים לחיבור ישירות לצינורות גמישים). מחבר פגודה זכר מסוג L כולל הברגה חיצונית בקצה אחד ופגודה דוקרנית בצד השני, המיועדת לחיבור צינור גמיש לצינור קשיח או גוף שסתום עם הברגה פנימית. שנצ'י’מחברי צינור מים מסוג L-Type Pagoda בעלי ביצועים גבוהים מחושלים מפליז או מפלדת אל חלד 304/316L; מבנה זווית ישרה של 90 מעלות אידיאלי לניתוב מחדש של צינורות. עיצוב דוקרני כפול מבטיח אחיזה הדוקה ובטוחה—במיוחד בשילוב עם מהדקי צינור—למניעת ניתוק ודליפה. אביזרים אלה מציעים עמידות מצוינת בפני לחץ, קורוזיה והזדקנות. גרסת הנירוסטה 316L מתאימה במיוחד לסביבות קורוזיביות במיוחד, כגון אלו הכוללות מי ים או עיבוד כימי. קל להתקנה, אביזרים אלה אידיאליים עבור חיבורי צינורות בלחץ נמוך בצנרת, מערכות פניאומטיות ויישומי נוזלים תעשייתיים, ומציעים יציבות ועמידות יוצאות דופן.

מפרט מוצר

הוראות התקנה

מחבר צינור מים של מותג L-Type פגודה שנצ'י, המיוצר בסטנדרטים לאומיים, קל להתקנה. ביצוע השלבים הבאים מבטיח חיבור אמין:

שלב 1: חיתוך צינור

השתמש בחותך צינורות מיוחד כדי לחתוך את קצה הצינור בצורה מרובעת ושטוחה, הימנעות מחתכים או כתמים בזווית, כדי להבטיח התאמה מושלמת אל דוקרני הפגודה. לצינורות קלועים או מחוזקים, מומלץ להשתמש בשיטת חיתוך חם לאיטום הקצוות ומניעת התקלפות.

שלב 2: חיבור סיום הפגודה

הכנס את הצינור בצורה אנכית אל קצה הפגודה עד שפני הצינור יגיעו למגע עם בסיס אביזר הפגודה. דוקרני הפגודה כוללים עיצוב מדורג היוצר מספר טבעות איטום לאחר הכנסת הצינור. עבור יישומים בלחץ גבוה, אבטח את החיבור באמצעות מהדק צינור נירוסטה או תפס קפיץ; המהדק צריך להיות ממוקם בין דוקרני הפגודה השנייה והשלישית.

שלב 3: חיבור קצה מושחל

בחר את שיטת האיטום המתאימה לקצה ההברגה בהתאם למפרטיו: חוטי G (הברגות צינור מקבילות) דורשים אטם גומי או נחושת לאיטום; חוטי NPT או R (חוטי צינור מחודדים) דורשים לעטוף 3-5 סיבובים של סרט איטום חוט PTFE לפני ההידוק. בעת הידוק, הנח את מפתח הברגים על גוף המשושה של האביזר כדי למנוע העברת מומנט לנקודת חיבור הצינור.

שלב 4: בדיקת לחץ

בסיום ההתקנה בצעו בדיקת לחץ סטטי בפי 1.5 מלחץ העבודה של המערכת. אם לא נצפו נזילות לאחר שמירה על לחץ זה במשך 3 דקות, המכלול מוכן לשימוש. הליך ההתקנה של מחבר פגודה זכר מסוג L המתאים בסדרה זו זהה - שונה רק בסוג החוט - מה שמאפשר בחירה גמישה על סמך דרישות הממשק הספציפיות.

שדות יישומים

1. ציוד לטיפול במים

מחבר צינור המים מסוג L-Type Pagoda מיועד לחיבורי כיוון של 90 מעלות בין צינורות PE ו-PU במטהרי מים, מרככי מים ומערכות RO (אוסמוזה הפוכה). כאשר הוא מיוצר מפלדת אל חלד 316L, הוא עומד בדרישות סניטריות בדרגת מזון. מחבר פגודה זכר משלים מסוג L בתוך אותה סדרה זמין עבור יישומים שבהם ממשק הציוד כולל חוט פנימי (נקבה).

2. מערכות אוטומציה פניאומטיות

משמש לניתוב צינורות פניאומטיים במדחסי אוויר, סעפות שסתומים פניאומטיים וקווי ייצור אוטומטיים. המבנה שלו בצורת L שומר על שטח ציוד פנימי, בעוד שתאימות עם קולטים לחיבור מהיר מאפשרת הרכבה, פירוק ותחזוקה מהירים.

3. כלים סניטריים ומכשירי חשמל לבית

מחבר צינורות כניסת מים לשירותים חכמות, מדיחי כלים, מכונות כביסה ומכשירים דומים. כאשר בנוי מפליז, מחבר צינור המים של פגודה L-Type מציע מוליכות תרמית מעולה, מה שהופך אותו למתאים לקווי מים חמים. מחבר פגודה זכר מסוג L-Type נועד להתאים למגוון רחב יותר של תקני ממשקים המצויים בציוד מיובא.

4. מערכות קירור ושימון תעשייתיות

מיושם בקווי קירור של כלי מכונות ומערכות סיכה הידראוליות. מבנה הנירוסטה מספק עמידות מעולה בפני קורוזיה, המאפשר ביצועים אמינים בסביבות תובעניות הכוללות ערפל שמן, נוזלי חיתוך ותנאי פעולה מורכבים דומים.
