מדריך לאביזרים לצנרת

ברשת העצומה של הצנרת המספקת מים, גז ובקרה לעולם המודרני שלנו, תשומת הלב נופלת לעתים קרובות על הצינורות עצמם או על השסתומים המפקחים על הזרימה. עם זאת, המאפשרים האמיתיים של מערכות מורכבות, פונקציונליות ואמינות הם הצנועיםאביזרי צנרת. רכיבים חיוניים אלה הם המחברים, הבמאים והמתאמים שהופכים אורכים ישרים של צינור למעגלים תכליתיים. הבנת הסוגים, הפונקציות וקריטריוני הבחירה שלהם היא בסיסית לכל פרויקט מוצלח של טיפול בנוזלים או בגז.

פונקציות הליבה: יותר מסתם חיבור

אביזרי משרתים מספר מטרות קריטיות מעבר לחיבור פשוט:

*   שינוי כיוון: מרפקים (בדרך כלל 45° או 90°) מכוונים מחדש את הצנרת סביב מכשולים או לאורך קווי מתאר מבניים.

*   חלוקת זרימה או שילוב: Tees ו-Crosses מפצלים זרימה בודדת למספר ענפים או משלבים זרימות מרובות לאחד.

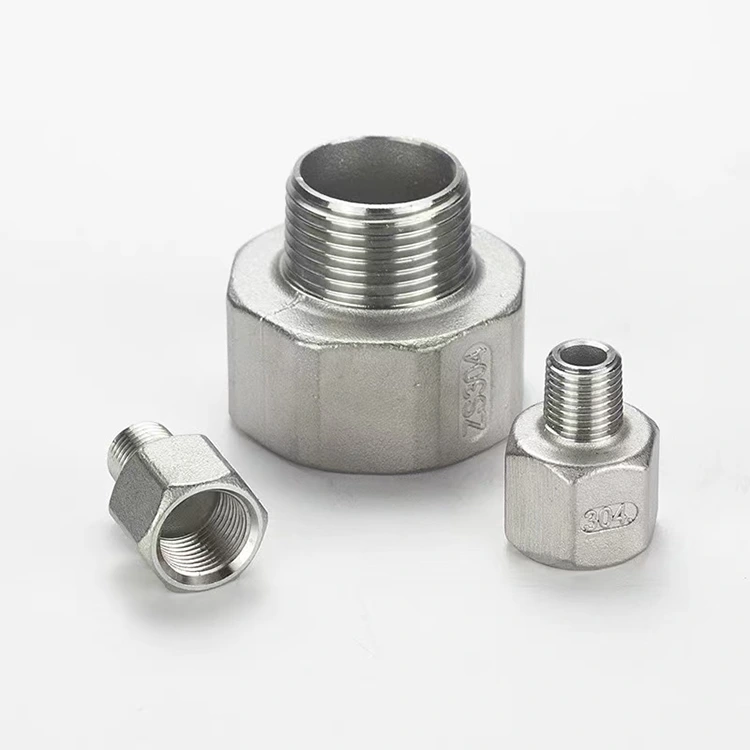

*   התאמת גודל: מפחיתים ותותבים מחברים צינורות בקטרים ​​שונים בצורה חלקה.

*   הארכת קו: מצמדים מחברים שני צינורות באותו גודל בריצה ישרה.

* יצירת יציאות: פטמות ואוכפים מספקים נקודות גישה לברזים, מדידים או קווי עזר.

*   סיום: פקקים ואטמים אוטמים את קצה הצינור, באופן קבוע או זמני.

תכונות מפתח: חומר, חיבור ועיצוב

בחירת צירי ההתאמה הנכונים בשלוש תכונות עיקריות:

1.  חומר: האביזר חייב להיות תואם הן לחומר הצינור והן למדיום (נוזל/גז) שהוא ישא.

   *   נחושת ופליז: מצוינים עבור מים ראויים לשתייה, חימום ויישומי גז מסוימים. עמיד בפני קורוזיה וקל להתקנה באמצעות הלחמה או התאמה לחיצה.

   *   פלדת פחמן ונירוסטה: התקן ליישומים תעשייתיים, בלחץ גבוה ובטמפרטורה גבוהה (קיטור, שמן, כימיקלים). מציע חוזק מעולה. נירוסטה מספקת עמידות מוגברת בפני קורוזיה.

   *   PVC, CPVC ו-PEX: דומיננטי בקווי אינסטלציה, השקיה וקווי כימיקלים מודרניים בלחץ נמוך. קל משקל, עמיד בפני קורוזיה, ולעתים קרובות משתמשים בריתוך ממס (PVC) או חיבורי לחיצה/לחיצה (PEX).

   *   ברזל ניתן לעיבוד: ידוע בקשיחותו בתצורות הברגה, בשימוש נפוץ בקווי גז והידראוליים כבדים.

2. שיטת חיבור: זו מגדירה את האופן שבו החיבור מתממשק עם הצינור.

   *   מושחל (מוברג): השיטה הקלאסית והרב-תכליתית באמצעות חוטים מחודדים (NPT). אידיאלי עבור מערכות כבדות תחזוקה, שינויים בשטח וחיבורים יציבים שבהם ייתכן שיהיה צורך בפירוק. דורש איטום לחיבור עמיד בפני נזילות.

   *   מולחם/מולחם (ריתוך שקעים): בעיקר לנחושת ופלדה. יוצר מפרק קבוע, חלק ואמין מאוד על ידי המסת מתכת מילוי לתוך הרווח בין שקע המתאים לצינור. חיוני עבור אינסטלציה שלמות גבוהה וקווי תהליך קריטי.

   *   Press-Fit: שיטה מודרנית המשתמשת בכלים מיוחדים לכיווץ אביזר עם טבעת O פנימית על צינור. מציע חיבור מהיר, נקי ואמין ביותר ללא חום או חוטים. זוכה לאימוץ מהיר במערכות אינסטלציה מסחריות ומערכות הידרוניות.

   *   Push-to-Connect: שיטת ההתקנה הפשוטה ביותר עבור קווים זמניים או נגישים (למשל, אוויר דחוס, מכשור). קולט ומנגנון O-ring מאפשר חיבור ושחרור ללא כלים.

   *   ריתוך ממס: משמש למערכות פלסטיק (PVC/CPVC). ממס כימי נמס וממזג את הצינור ומתאים ליצירה אחת ומונוליטית.

3.  דירוג לחץ ותקנים:אביזרי צנרתמיוצרים לפי דרגות לחץ ספציפיות (למשל, Schedule 40, 80, Class 150, 300) וחייבים לעמוד בתקני התעשייה (ASTM, ASME, EN). בחירת אביזר עם דירוג לחץ השווה או עולה על לחץ הפעולה המרבי של המערכת אינה ניתנת למשא ומתן מטעמי בטיחות.

מדריך בחירה: התאמת ההתאמה למשימה

תהליך בחירה לוגי מבטיח שלמות המערכת:

1.  הגדר את השירות: איזה נוזל או גז? באיזה טמפרטורה ולחץ? האם זה מאכל? (לדוגמה, מים חמים לשתיה, 80 מעלות צלזיוס, 6 בר).

2.  בחרו את חומר הצינור: על סמך תנאי השירות והתקציב (למשל, נחושת).

3.  בחרו את שיטת החיבור: איזון ביצועים, מיומנות התקנה וצרכי ​​גישה עתידיים (לדוגמה, Press-fit למהירות ואמינות).

4. ציין את סוג ההתאמה והגודל: קבע את הפונקציה הנדרשת (למשל, מרפק 90°, 22 מ"מ x 22 מ"מ).

5.  וודא תאימות: ודא שחומר ההתאמה, שיטת האיטום ודירוג הלחץ תואמים באופן מלא לפרמטרים של הצינור והמערכת שנבחרו.

מסקנה: הבסיס של שלמות המערכת

אביזרי צנרת הם הפיסוק הקריטי בשפת מערכות הצנרת. בחירתם והתקנתם הנכונים מהווים את הבסיס לאריכות החיים, הבטיחות והיעילות של המערכת. למרות שהם עשויים לפעול מחוץ לטווח הראייה, ציון אבזור מתאים ואיכותי היא אחת ההחלטות המשפיעות ביותר שמהנדס, קבלן או מתקין יכולים לקבל. בריקוד המורכב של דינמיקה נוזלית, המרכיבים הללו הם השותפים השקטים והאיתנים המבטיחים שהכל יזרום כמתוכנן.
