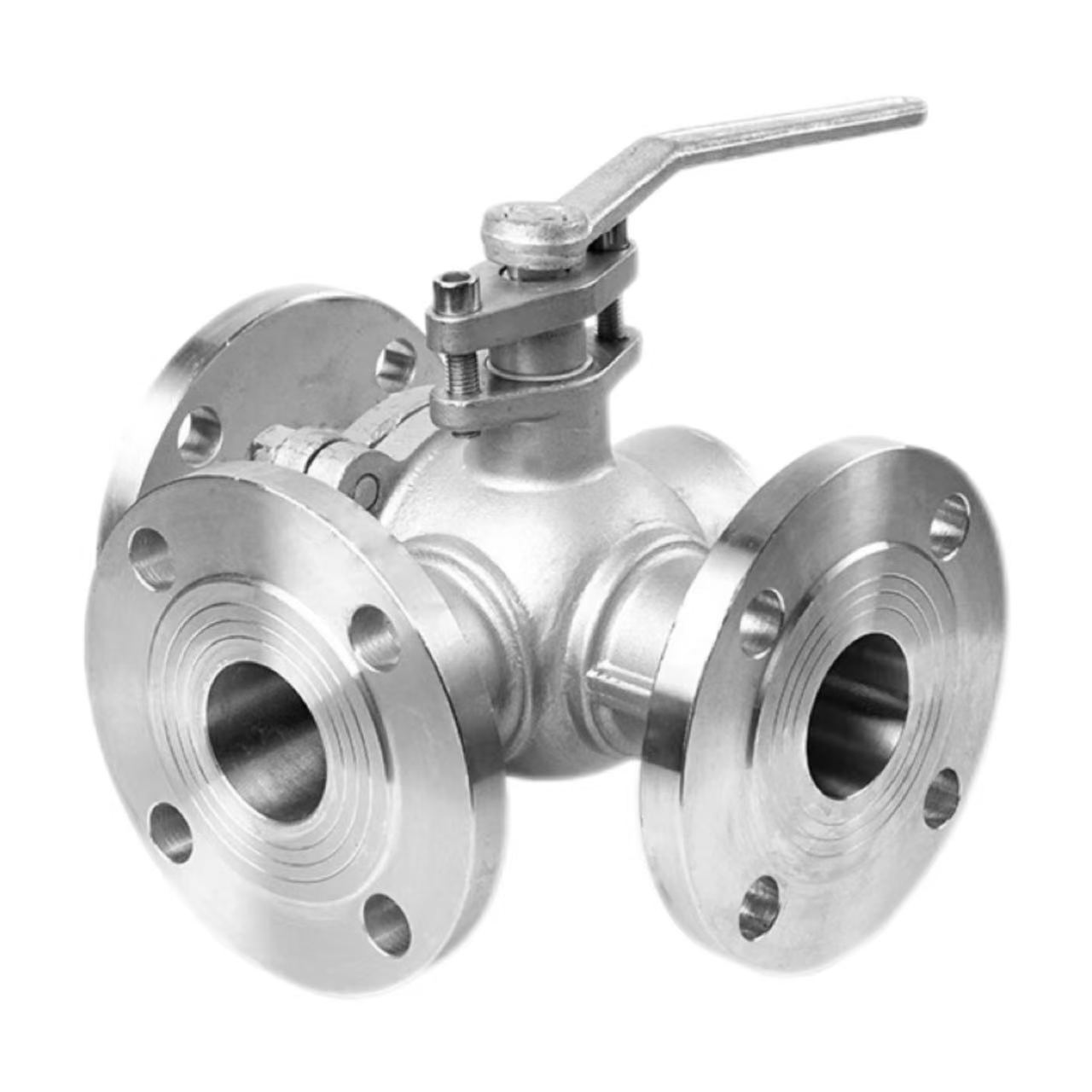

שסתום כדור אוגן תלת כיווני

עקרון עבודה

עקרון העבודה של שסתום כדור אוגן תלת-כיווני עמיד בפני קורוזיה של מפעל שנצ'י מבוסס על התעלות בצורת L או בצורת T חתוכים לתוך הכדור. הכדור ממוקם במרכז גוף השסתום ומסובב על ידי ידית. כאשר הכדור מסתובב, הערוצים מתיישרים עם יציאות שסתומים שונות או מתקזזים ממנה, תוך מימוש מיתוג, מיזוג או פיצול של כיוון הזרימה הבינוני.

כדור בצורת L:

 סיבוב של 90° מאפשר לתווך לעבור מהכניסה לכל שקע, מתאים להיפוך תרחישים עם כניסה אחת ושתי יציאות או שני כניסות ויציאה אחת, כמו אספקת נוזלים לסירוגין לשני כורים.

כדור בצורת T:

סיבוב של 180° מאפשר לחבר את כל שלוש היציאות בו זמנית או כל שתי יציאות להיות מחוברות זו לזו, מתאים לערבוב של שתי מדיה ולאחר מכן יציאה (מיזוג), או פיצול מדיה אחת לשתי יציאות (פיצול), כמו מיזוג אוויר במערכות ערבוב מים חמים וקרים.

פרמטרים של מוצר:

שם המוצר: שסתום כדור תלת-כיווני	מפרטים: (1/8"-4") DN6-DN100
לחץ נומינלי: PN16	חומר גוף: WCB, SUS304 (CF8), SUS316L (CF3M)
תקנים: ANSI, BS, DIN, ISO, JIS	טמפרטורה ישימה: -20 ℃ ~ +150 ℃ (סטנדרטי), עד +350 ℃ (טמפרטורה גבוהה), עד -196 ℃ (טמפרטורה נמוכה)
חומר מתכת פנימי: WCB, SUS304 (CF8), SUS316L (CF3M)	טמפרטורה בינונית: טמפרטורה גבוהה, טמפרטורה נמוכה, טמפרטורה בינונית, טמפרטורה רגילה
שיטת פעולה: ידני	אטמים: EPDM, PPL
שיטת חיבור: חיבור אוגן	יישומים: מים, אוויר, גז, שמן, נוזלים וכו'.
מוצא: סין	מדגם: דוגמאות זמינות

היתרונות של חיבור אוגן:

שסתומי כדור עם אוגן תלת כיווני של שנצ'י משתמשים בחיבורי אוגן. בהשוואה לחיבורי הברגה, חיבורי אוגן מציעים עמידות גבוהה יותר בלחץ; דירוג PN16 יכול לעמוד ביציבות בלחץ של 1.6MPa. הפירוק נוח, מקל על בדיקה ותחזוקה קבועה של צינורות. איטום אמין מובטח; אטם האוגן והברגים פועלים יחד כדי למנוע את הסיכון לדליפה. מתאים לצינורות בקוטר גדול; עבור קטרים ​​מעל DN50, שבהם חיבורי הברגה קשים, אוגנים הם הבחירה הסטנדרטית. Shenchi, יצרנית שסתום כדורי אוגן תלת-כיווני סינית, מציעה אוגנים התואמים לתקני ANSI, BS, DIN ו-JIS, העונים על הצרכים של לקוחות גלובליים.

נקודת מפתח התקנה 1: יישור אוגן

יישור אוגן בעת ​​התקנת שסתום כדור האוגן תלת-כיווני של שנצ'י, יש ליישר את פני האוגן. שני האוגנים צריכים להיות מקבילים וקונצנטריים, כאשר הסטייה אינה חורגת מהטווח המותר של אטם האוגן. אילוץ יישור בריח יגרום לעיוות גוף השסתום, שישפיע על סיבוב הכדור וביצועי האיטום. לאחר היישור, יש למקם את האטם במרכז ואסור להזיז אותו. שסתום כדורי אוגן תלת כיווני במחיר נמוך אינו משתווה לאיכות נמוכה; מוצרי שנצ'י מציעים דיוק גבוה והתקנה קלה יותר. שסתומי כדור אוגן תלת כיווני עמידים בפני קורוזיה בעלי גימורי משטח אוגנים העומדים בתקנים, מה שמבטיח איטום אמין יותר.

נקודת התקנה שניה: הידוק בורג

יש להדק את ברגי האוגן באלכסון בשלבים. הפעל מומנט בהדרגה ב-2-3 שלבים, לאחר רצף אלכסוני של 180°. אין להדק צד אחד בבת אחת, אחרת לחץ לא אחיד על האטם יצור תעלות דליפה. מומנט הבורג חייב לעמוד בערכים הסטנדרטיים; הידוק יתר יגרום נזק לאוגן או לברגים, בעוד שהידוק נמוך יגרום לאיטום לא מספיק. מפעל שסתום כדורי אוגן תלת-כיווני של שנצ'י מספק טבלת מומנט מומלצת למתקינים. נקודות התקנה אלו חיוניות להבטחת פעולת שסתומים ללא דליפות לטווח ארוך; אנא עקוב בקפדנות אחר המפרטים.

נקודת התקנה 3: תמיכה וניקוי צנרת

לפני ההתקנה, יש לנקות את פנים הצינור כדי להסיר סיגים ריתוך, סתימות ברזל, חול וזיהומים אחרים. חפצים זרים הנכנסים לחלל השסתום עלולים לשרוט את הכדור או האטמים, ולהוביל לדליפות. הצינור חייב להיות נתמך באופן עצמאי; אסור לשסתום לשאת את משקל הצינור. שסתומי כדור אוגן טי בקוטר גדול הם כבדים; שקיעה בצנרת עלולה למשוך את האוגן ממרכזו, ולגרום נזק לאטימה. שסתומי כדור אוגן טי עמידים בפני קורוזיה עשויים מחומרי WCB, SUS304 או SUS316L, עם ליבת שסתום נחושת או נירוסטה. לאחר השלמת נקודות ההתקנה, הידית צריכה להסתובב בחופשיות ללא חסימה; לאחר מכן השסתום מוכן לשימוש.
