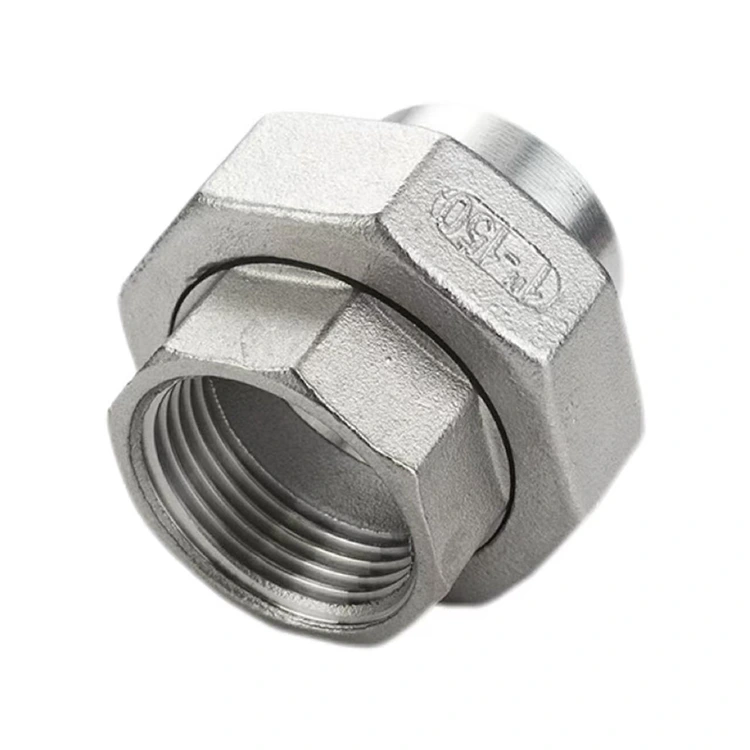

חוט נשי x Butt-Weld Union

כיצרנית מקצועית של אביזרי צנרת בסין, Shenchi מציגה את Female Thread x Butt-Weld Union - מחבר צינור מרוכב המשלב בצורה חלקה קצה נקבה עם קצה ריתוך קת בתוך יחידה אחת.

בתור אביזר בעל ביצועים גבוהים, תפקיד הליבה של Female Thread x Butt-Weld Union טמון בהקלת הממשק החלק בין מערכות חיבור הברגה ומערכות צינור מרותכות. קצה הברגה נקבה מעובד בעיבוד מדויק באמצעות טכנולוגיית CNC מתקדמת, המבטיח פרופילי הברגה מדויקים ואיטום אמין; הוא מאפשר חיבור ישיר להתקנים עם הברגה חיצונית כגון שסתומים, ברזים ומכשור.

קצה ריתוך התחת כולל שיפוע (chamfer) מעובד מראש שתוכנן להתיך ישירות לצינור באמצעות ריתוך TIG (קשת ארגון), יצירת איטום קבוע ועמיד בפני דליפות. בנוי מפלדת אל חלד או פליז באיכות גבוהה, איחוד זה מדורג ללחץ עבודה של מעל 1.6 MPa ופועל בטווח טמפרטורות של -20°C עד 120°C. הוא נמצא בשימוש נרחב בפרויקטי בנייה חדשים לחיבור צינורות ראשיים מרותכים עם קווי הסתעפות מושחלים, כמו גם בפרויקטי שיפוץ לממשק מערכות מרותכות עם ציוד מושחל. עם יכולות הביצועים הגבוהות שלו, הוא מציע פתרון פשוט אך אמין עבור אתגרי חיבור צנרת מורכבים.

מפרט מוצר

מבנה ליבה ודגשים עיצוביים

1. מבנה מרוכב משולב

ה-Shenchi Female Thread x Butt-Weld Union כולל עיצוב חדשני משולב של מבנה מורכב, המשלב במדויק את קצה ההברגה הנשי וקצה ריתוך התחת בתוך גוף אחד. זה מבטל את המורכבות הכרוכה בשימוש במספר אביזרי מתאמים ומפחית באופן משמעותי את נקודות הדליפה הפוטנציאליות. המוצר נוצר בתהליך חישול חד-שלבי, וכתוצאה מכך מבנה חומר צפוף וחוזק מכני גבוה.

2. השחלה פנימית מדויקת

קצה ההברגה הנשי מעובד באמצעות ציוד CNC בעל דיוק גבוה; פרופיל החוט הוא סטנדרטי, וההתקשרות הדוקה, ועומדת במלואה בסטנדרטים הבינלאומיים עבור איגודי חוט נשי x בטן-רתך. מפרטי הברגה מכסים BSPP, BSPT, NPT ותקנים מטריים, ומבטיחים תאימות מושלמת למגוון רחב של אביזרי וציוד לצינורות עם הברגה זכר, הן מקומיות והן בינלאומיות.

3. עיצוב קצה ריתוך תחת אופטימלי

קצה ריתוך התחת כולל שיפוע סטנדרטי מעובד מראש (שיוף), המבטל את הצורך בהכנה משנית באתר במהלך ההתקנה. כאשר מחברים לצנרת באמצעות ריתוך TIG, מפרק הריתוך משיג חוזק שווה ערך לזה של חומר הבסיס, ויוצר מערכת צנרת קבועה ואינטגרלית. עובי דופן הצינור עבר אופטימיזציה כדי להבטיח הן שלמות הריתוך והן קלות הטיפול.

4. מבנה איחוד ביניים

המוצר משלב מבנה איחוד ביניים ניתן להסרה, הכולל חיבור הברגה מדויק ואטם איטום איכותי. עיצוב זה מבטיח גמישות במהלך ההתקנה תוך הקלת תחזוקה עתידית. לצורך בדיקה או תיקון, ניתן לנתק את הצינור פשוט על ידי שחרור חיבור הביניים, ובכך למנוע את הצורך לחתוך או לרתך מחדש את חיבורי הצינור. II. תצורת רכיב מפתח

ה-Senchi Female Thread x Butt-Weld Union מורכב ממרכיבי המפתח הבאים:

גוף: בנוי מפלדת אל חלד 304 איכותית או פליז, מחושלת בצורה מדויקת בחתיכה אחת.

אגוז איחוד: עשוי מחומר בעל חוזק גבוה עם טיפול משטח נגד קורוזיה; נועד למנוע הפשטת חוטים גם לאחר הרכבה ופירוק חוזרים ונשנים.

אטם איטום: מורכב מגומי מיוחד עמיד לטמפרטורות גבוהות והזדקנות; מוטבע בתוך חריץ שקוע כדי להבטיח איטום אוטומטי.

קצה הברגה נקבה: עיבוד מדויק בטכנולוגיית CNC, עם תקני הברגה שונים זמינים לבחירה.

הנחיות התקנה

1. התקנת קצה מרותך

נקה את הקצה המרותך ואת שיפוע הצינור. שמור על סטיית ריכוזיות של פחות מ-0.5 מ"מ. בצע ריתוך מעבר שורש באמצעות TIG (GTAW) כדי להבטיח חדירה מלאה לשורש הריתוך; לאחר השלמת מעבר המכסה, בדוק את הריתוך לאיתור נקבוביות או תכלילים של סיגים.

2. התקנת קצה נקבה

ודא כי פני השטח של אביזר הצינור עם הברגה זכר נקיים. הברג ידנית את חיבור הזכר לתוך הקצה עם הברגה נקבה של האיחוד. השתמש במפתח ברגים כדי להדק אותו למומנט הסטנדרטי שצוין; אטם האיטום הפנימי יידחס אוטומטית כדי ליצור איטום עמיד בפני דליפה.

3. אמצעי זהירות

במהלך ההתקנה, מנע העברת חום שנוצר על ידי ריתוך לאזור האטם האיטום. המתן עד שהחיבור המרותך יתקרר לחלוטין לפני ביצוע פעולות הרכבה או פירוק כלשהן של אום האיחוד.

הנחיות תחזוקה

בדיקה רגילה: כל שישה חודשים, בדוק את מפרק האיחוד לאיתור סימני דליפה או חוטים רופפים.

החלפת אטם: אם אטם האיטום מראה סימני הזדקנות או בלאי, פשוט שחרר את אום האיחוד כדי להחליף אותו בקלות.

תחזוקת חוטים: לאחר פעולה ממושכת, מרחו כמות קטנה של חומר סיכה נגד חלודה על החוטים.

בדיקת קצה מרותך: בדוק את תפר הריתוך עבור כל קורוזיה או סדקים; אם מתגלים בעיות, בצע ריתוך מתקן באופן מיידי.

שירות מערכת: כאשר ציוד דורש פירוק לצורך תחזוקה, פשוט שחרר את אום האיחוד המרכזי - אין צורך לחתוך את הצנרת.

למה לבחור בשנצ'י?

1. בקרת איכות קפדנית

בקרת איכות מקיפה מיושמת לאורך כל התהליך, החל מרכישת חומרי גלם ועד לבדיקה סופית. כל מוצר מוגמר עובר 100% אימות מימד ובדיקת דליפות לפני היציאה מהמפעל.

2. שירותי התאמה אישית של OEM/ODM

אנו מציעים שירותים מותאמים אישית עבור השחלה, אריזה וסימון מוצרים. אנו מספקים יכולות תגובה מהירה למפרטים לא סטנדרטיים ולדרישות חומר מיוחדות.

3. תמחור מפעל תחרותי ביותר

כספק ישירות מהמפעל, אנו מציעים תמחור מוזל ותמריצים מבוססי נפח מדורגים.

4. שותפויות ארוכות טווח, Win-Win

אנו מבקשים באופן פעיל ליצור קשרי שיתוף פעולה ארוכי טווח עם סיטונאים, חברות הנדסה וקבלני צנרת. V. המלצות מוצרים קשורים

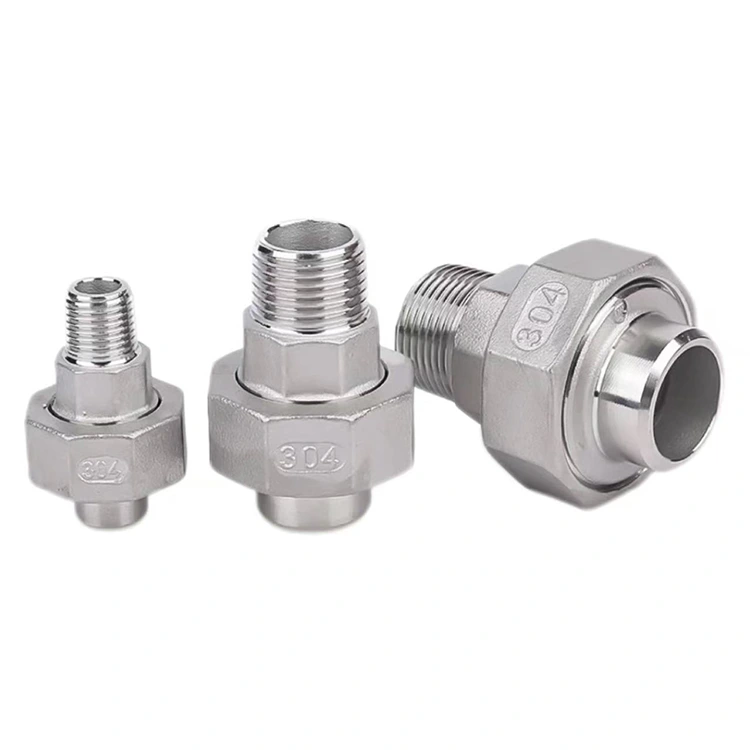

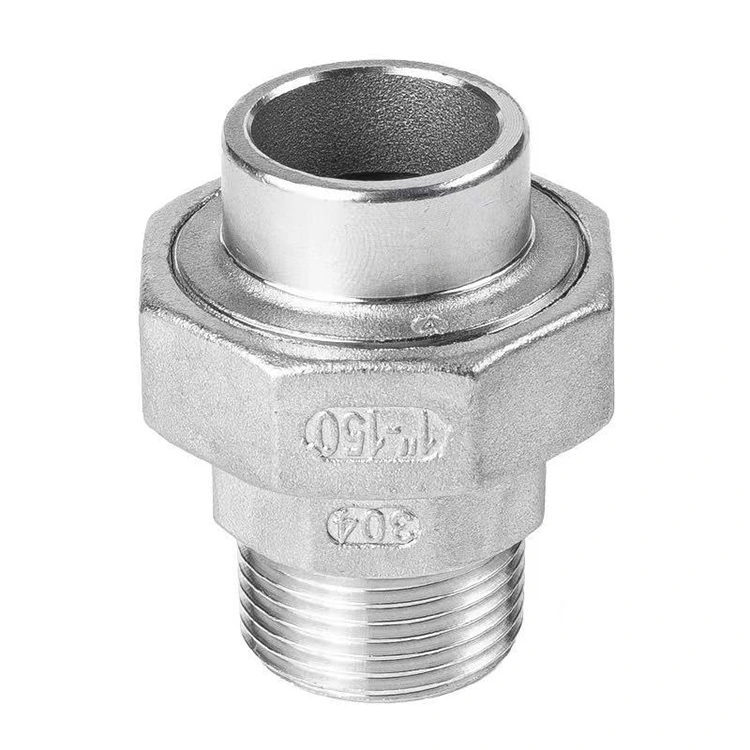

חברתנו מייצרת גם מוצר משלים בתוך אותה סדרה: איחוד הכולל הברגה חיצונית בקצה אחד וחיבור לריתוך קת בקצה השני. קצה אחד משתמש בהברגה חיצונית כדי להתחבר עם אביזרי הברגה פנימית, בעוד שהשני כולל תצורת ריתוך קת. שני מוצרים אלה משלימים זה את זה בצורה מושלמת, ומתייחסים באופן מקיף לדרישות החיבור על פני מערכות צנרת מרותכות ומושחלות כאחד. אנו מזמינים בחום לקוחות חדשים וקיימים לברר ולבצע הזמנות.

מַסְקָנָה

בחירה ב-Zhejiang Shenchi Female Thread x Butt-Weld Union - תוצרת סין בגאווה - פירושה בחירה בעיצוב חדשני, ביצועים אמינים ותחזוקה נוחה. אנו מצפים לשותפות עם סיטונאים ברחבי העולם כדי לבנות עתיד מזהיר יותר יחד.
