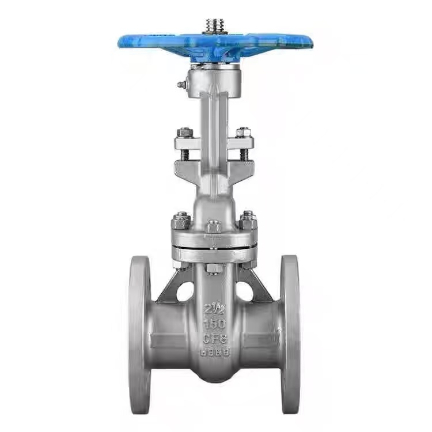

שסתום שער אוגן בתקן אמריקאי

עקרון העבודה של שסתום שער אוגן עם גבעול עולה של ASME

כאשר המפעיל מסובב את גלגל היד, גלגל היד מניע את גזע השסתום להסתובב. החוט הטרפז בקצה העליון של גזע השסתום משתלב עם אום גזע השסתום, וממיר את תנועת הסיבוב לתנועה ליניארית צירית. מכיוון שגזע השסתום והשער מחוברים, גזע השסתום יניע את השער לעלות או ליפול ביחד.

כדי לפתוח את השסתום, סובב את גלגל היד נגד כיוון השעון. גזע השסתום מניע את השער לנוע כלפי מעלה בתנועה ליניארית, מה שגורם לשער להתנתק ממושב השסתום. כאשר השער מורם לגובה השווה לכפול מהקוטר הנומינלי של השסתום, מעבר הנוזל אינו חסום לחלוטין, והשסתום נמצא במצב פתוח לחלוטין. במהלך הפעולה, גלגל היד מסובב בדרך כלל למצב שבו לא ניתן לסובב אותו יותר, ולאחר מכן מסובב אחורה חצי סיבוב לסיבוב אחד כדי להשיג את המיקום הפתוח לחלוטין, ומונע מגזע השסתום להינעל עקב שינויי טמפרטורה.

כדי לסגור את השסתום, סובב את גלגל היד בכיוון השעון. גזע השסתום מניע את השער לנוע כלפי מטה בתנועה ליניארית, מה שגורם לשער להילחץ על מושב השסתום. המומנט המופעל על ידי גלגל היד יוצר כוח איטום מאולץ, והלחץ של המדיום בצינור גם לוחץ את השער על מושב השסתום השני, ויוצר אפקט איטום עצמי. פעולה כפולה זו מבטיחה אפס דליפה בסגירה.

המאפיין המרכזי של שסתום שער גזע עולה הוא שגזע השסתום עולה ויורד באופן סינכרוני עם השער. מפעילים יכולים לקבוע חזותית את מצבו הפתוח/סגור של השסתום על ידי התבוננות באורך גזע השסתום המשתרע מעבר לכיסוי השסתום - ככל שהגזע נמשך זמן רב יותר, כך השסתום פתוח יותר; כאשר הגבעול נסוג לגמרי, השסתום סגור.

חשוב במיוחד לציין כי ניתן להשתמש בשסתומי שער אוגן גבעול עולים של ASME (תקן אמריקאי) רק במצבים פתוחים לחלוטין או סגורים לחלוטין ואינם יכולים לשמש כשסתומי בקרה. אם יישאר במצב פתוח חלקית למשך תקופה ממושכת, המדיום הזורם במהירות גבוהה ישחק את משטחי האיטום, יגרום לבלאי בשער ובמושב, ובסופו של דבר יוביל לדליפה של שסתומים. יתר על כן, המדיום יכול לזרום פנימה משני הצדדים של שסתום השער בכל כיוון, מה שמבטל את הצורך לשקול את כיוון הזרימה במהלך ההתקנה ומקל על פריסת האתר.

פרמטרים של מוצר

טמפרטורה גבוהה ועמידות בלחץ גבוה

שסתומי שער אוגנים בעלי גבעול סטנדרטי של Shenchi ASME מתגאים בשני יתרונות ביצועים מרכזיים: עמידות בטמפרטורה גבוהה ועמידות בלחץ גבוה. חומר WCB יכול לעמוד בטמפרטורות של עד 425℃, בעוד נירוסטה מתאימה לטווח טמפרטורות רחב יותר. דירוג לחץ Class 150, לחץ הפעלה מגיע ל-1.9MPa בטמפרטורת החדר, חורג מתקן PN16. אטמים זמינים בסוגי PPL עמידים לטמפרטורות גבוהות או EPDM עמיד במים. תוצרת סין, Shenchi מיישמת בקרת איכות מקיפה מחומרי גלם ועד מוצרים מוגמרים, מה שמבטיח פעולה יציבה לטווח ארוך בתנאי טמפרטורה גבוהה ולחץ גבוה.

ביצועים אמינים בלחץ גבוה העולה על תקני Class 150

שסתום שער אוגן גבעול העולה ASME B16.10 של Shenchi מתגאה בעמידות אמינה בלחץ גבוה. חיבור האוגן תואם את תקני ASME B16.10, עם ברגים מהודקים באופן שווה וחלוקת לחץ אחידה על האטמים. דירוג Class 150 מציע לחץ עבודה של 1.9 MPa בטמפרטורת החדר, עם מרווח לחץ נמדד בשפע. עובי דופן גוף השסתום מתוכנן על פי תקני ASME, חורג מהסטנדרטים הלאומיים לבטיחות משופרת. שנצ'י מציעה מוזלים בשסתומי שער אוגן גבעול עולים בתקן ASME; רכישות בכמות גדולה זכאיות להנחות ומבטיחות פעולה יציבה לטווח ארוך בתנאי לחץ גבוה.

רכש ישיר במפעל ותמיכה בהתאמה אישית של OEM

שנצ'י, כספקית של שסתומי שער אוגן גבעולים עולים ASME (American Standard), מציעה שירותי ייצור דוגמאות. אנו מציעים מוזלים של שסתומי שער אוגן עולה ASME במחירי מפעל שקופים, תוך ביטול סימון מתווכים. אנו תומכים בהתאמה אישית של ODM ו-OEM; ניתן להתאים חומרים, קטרים, תקני אוגן ושיטות פעולה לצרכים שלך. שסתומי שער האוגן העולה ASME שלנו קלים לתחזוקה, עם מבנה פשוט ועלויות תחזוקה נמוכות. תוצרת סין, שסתומי שער אוגן גזע העולה של שנצ'י ASME אמינים באיכותם ויש להם זמני אספקה ​​יציבים. לקוחות גלובליים מוזמנים ליצור קשר עם שנצ'י לקבלת פרמטרים טכניים מפורטים והצעות מחיר עדכניות.
