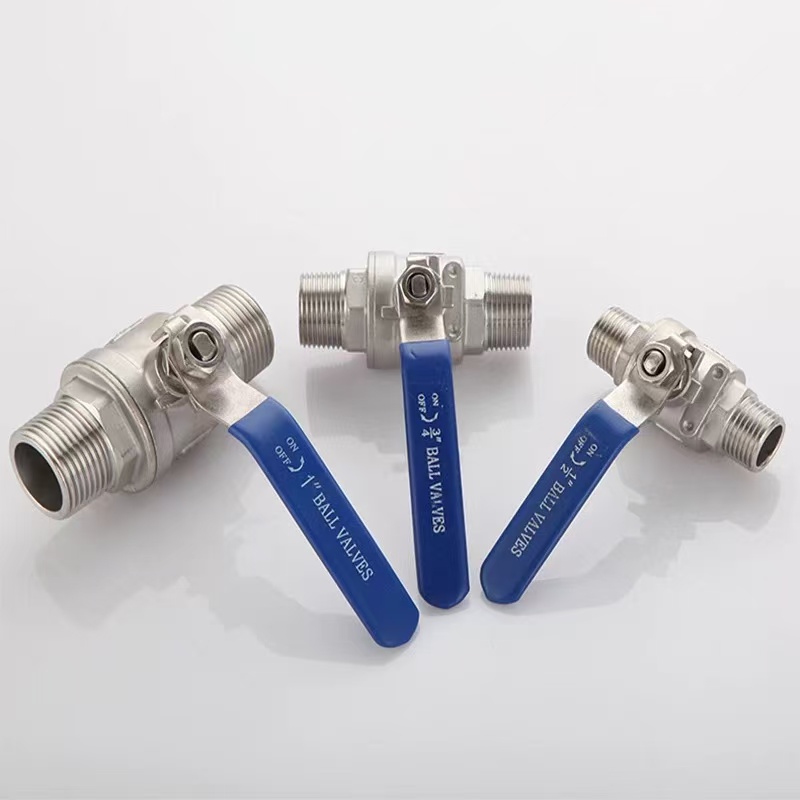

שסתום כדור זכר כפול שני חלקים

פופולריזציה מדעית של שנצ'י: מהו בעצם שסתום כדורי שני חלקים בעל חוט זכר כפול איכותי?

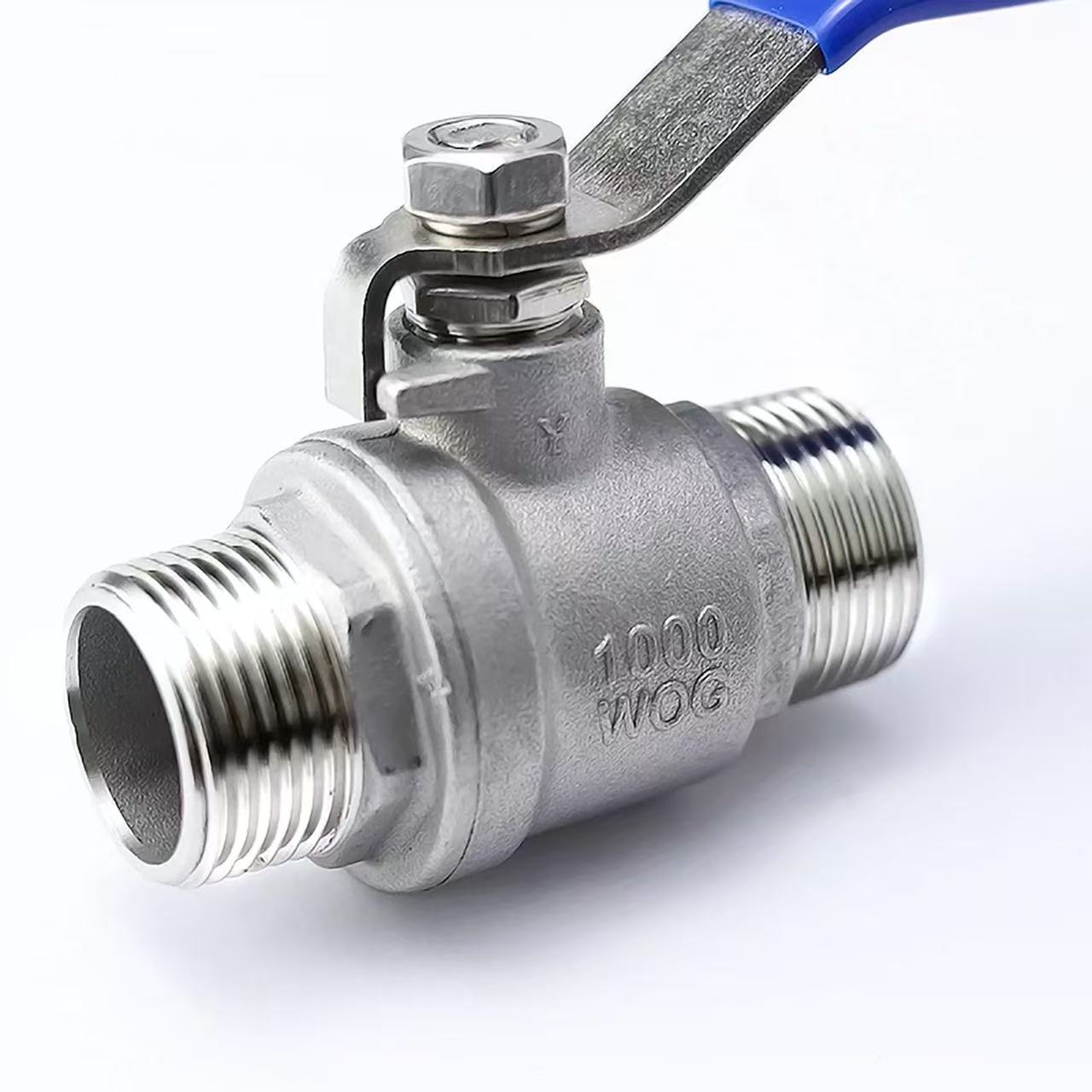

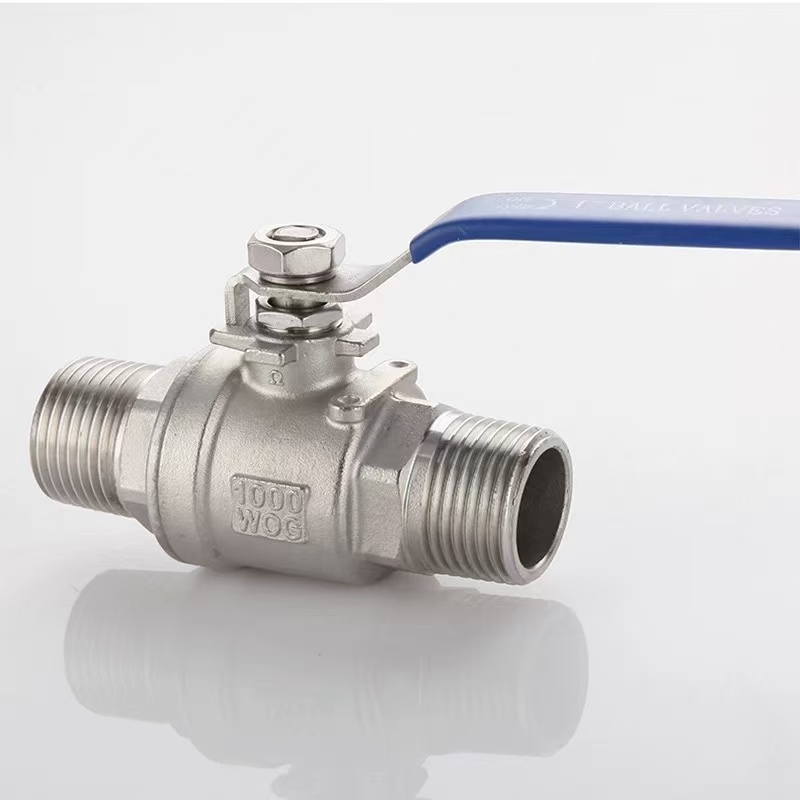

שסתום כדורי חוט חיצוני כפול שני חלקים הוא שסתום כדורי עם הברגה זכרית בשני הקצוות, המורכב משני מרכיבי גוף. הגרסה של שנצ'י לשסתום זה מציעה חומרי גוף מפליז, SUS304 או SUS316L, עם מתכת פנימית התואמת לגוף כדי למנוע סיכון קורוזיה בנתיב הזרימה. הוא משתמש באטמי EPDM ובהפעלה ידנית, מתאים למים, אוויר, נפט, גז ומדיה דומות. "שסתום כדורי הברגה חיצונית כפולה באיכות גבוהה בשני חלקים" מוגדר על ידי דיוק הברגה גבוה, מומנט פעולה נמוך, חיי אטימה ארוכים וחיבור ישיר ליציאות עם הברגה נקבה ללא מתאמים נוספים.

פרמטרים של מוצר

שם המוצר: שסתום כדור חוט חיצוני כפול שני חלקים	מפרטים: (1/8"-4") DN6-DN100
לחץ נומינלי: PN16	חומר גוף: פליז, SUS304, SUS316L
תקנים: ANSI, BS, DIN, ISO, JIS	שרשורים: NPT, BSP, BSPT, DIN וכו'.
חומר מתכת פנימי: פליז, SUS304, SUS316L	טמפרטורה בינונית: טמפרטורה גבוהה, טמפרטורה נמוכה, טמפרטורה בינונית, טמפרטורה רגילה
שיטת פעולה: ידני	חותם: EPDM
שיטת חיבור: חיבור עם הברגה	יישומים: מים, אוויר, גז, שמן, נוזלים וכו'.
מוצא: סין	מדגם: דוגמאות זמינות

בדיקת טרום התקנה ומפרטי חיבור הברגה עבור שסתום כדורי שסתום כדורי חוט חיצוני כפול שני חלקים של שנצ'י

Shenchi, ספקית שני חלקים של שסתום כדורי הברגה חיצונית כפולה מסין, ממליצה לבדוק ששני הברגים החיצוניים בגוף השסתום אינם פגומים ומתאימים בצורה נקייה לחוטי צינור נקבה לפני ההתקנה. מרחו סרט PTFE מתון באופן שווה בכיוון החוט למשך 2-3 עטיפות. שסתום כדור חוט חיצוני כפול שני חלקים מובחר של שנצ'י כולל נקודות מפתח ברגים בשורשי ההברגה. השתמש במפתח ברגים פתוח על הדירות הללו במהלך ההתקנה; לעולם אל תסובב את חלק גוף השסתום האמצעי כדי למנוע יישור לא נכון של ליבת הכדור הפנימית.

נקודות מפתח עבור מיקום איטום ובקרת מומנט מכלול גוף השסתום

מרכיבי המפתח של שסתום כדור חוט חיצוני כפול שני חלקים כוללים את שני חצאי הגוף, ליבת הכדור המרכזי, הגבעול ואטמי ה-EPDM. בעיצוב של שנצ'י, שני הגופים מתחברים באמצעות חוטים מרכזיים. ודא שאטם האיטום (בין חצאי הגוף) מרוכז ללא הטיה. הדק ידנית עד למגע, ולאחר מכן השתמש בכלי לסיבוב נוסף של 1/4. מומנט מוגזם יגרום לעיוות של אטמי EPDM ויגרום לכשל. שסתום כדורי חוט חיצוני כפול שני חלקים במחיר סביר לעולם לא אמור להתפשר על איכות האיטום; בקרת מומנט נכונה משפיעה ישירות על תוחלת החיים של השסתום.

שיטת התאמה באתר לאיטום גזע שסתומים ומנגנון הגבלת מתגים

שסתום כדורי חוט חיצוני כפול שני חלקים של שנצ'י כולל אטם טבעת EPDM בגבעול. לאחר ההתקנה, בצע מחזור ידני של השסתום פעמיים כדי לבדוק אם יש דליפה בשורש הגזע. אם מתרחשת דליפה קלה, הדק בעדינות את אום אריזת הגבעול (לא יותר מ-1/8 סיבוב). שימו לב גם למגבלות עצירת הידית: ידית מקבילה לצינור מציינת פתוחה; מאונך מציין סגור. שסתום כדורי חוט חיצוני כפול שני חלקים מובחר כולל עצירות מכניות במצבי קיצון. לעולם אל תעשה כוח מעבר לעצירות אלו, אחרת עלול להיגרם נזק לליבה הפנימית של הכדור ולמשטחי האיטום

הימנעות משגיאות התקנה נפוצות ונהלי בדיקת איטום באתר

בעת התקנת שסתום כדורי הברגה חיצונית כפולה של שני חלקים של שנצ'י, הימנעו: עיטוף יתר של הברגות עם חומר איטום הגורם לפסולת לתוך חלל השסתום, שימוש במפתחי צינור ישירות על משטח גוף השסתום, או אי ניקוי פסולת צינור לפני ההתקנה. הליך נכון: בצעו בדיקת לחץ לאחר ההתקנה, פתחו את השסתום באיטיות, מרחו מי סבון על כל חיבורי ההברגה ומפרקי הגוף, וראו בועות. שסתום כדורי חוט חיצוני כפול מובחר משני חלקים אמור לשמור על ירידה בלחץ במשך חמש דקות בלחץ בדיקה PN16. לאחר הבדיקה, השאר את השסתום פתוח למחצה כדי למנוע דחיסת איטום לטווח ארוך בצד אחד.
