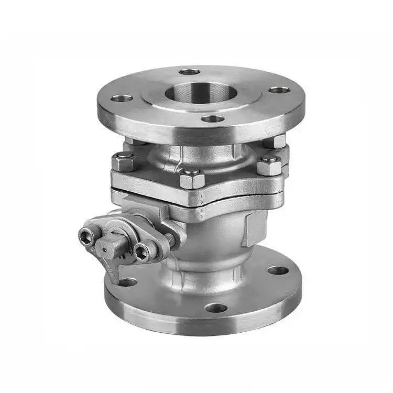

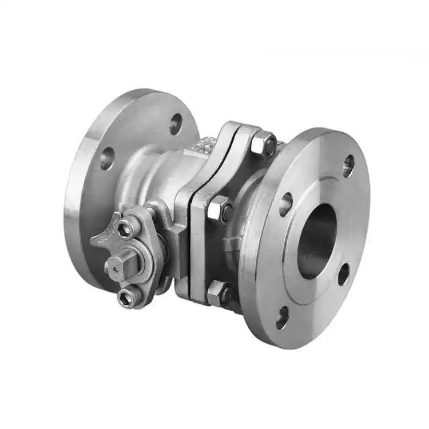

שסתום כדור מאוגן סטנדרטי אמריקאי

עקרון עבודה

זרימת המדיה נשלטת על ידי סיבוב הכדור ב-90 מעלות.

חור דרך בקוטר זהה לצינור ממוקם במרכז הכדור. כאשר הידית או המפעיל מסובבים את הכדור ב-90° עד שהחור המעבר מתיישר עם ציר הצינור, המדיה זורמת בחופשיות ללא הפרעה, השסתום פתוח לחלוטין והתנגדות הזרימה כמעט אפסית. כאשר הכדור מסתובב עוד 90 מעלות עד שהחור המעבר מאונך לצינור, המשטח הכדורי המוצק חוסם לחלוטין את המעבר, השסתום נסגר וניתן להשיג כיבוי אמין.

שסתום הכדור האוגן הסטנדרטי האמריקאי מאמץ עיצוב איטום דו-כיווני, המאפשר לחומר להיכנס מכל כיוון ללא הגבלות על כיוון הזרימה. אטמים רכים (PTFE/PPL) משיגים אפס דליפה, בעוד אטמים קשיחים מתאימים לטמפרטורה גבוהה וללחץ גבוה. גזע השסתום כולל מבנה נגד נשיפה כדי להבטיח בטיחות ואמינות בלחץ גבוה. שסתומי כדור אוגן סטנדרטיים של Shenchi ASME מיוצרים אך ורק על פי תקני API 608, ומציעים פעולה מהירה ואיטום הדוק, מה שהופך אותם לשסתומי סגירה אידיאליים עבור צינורות סטנדרטיים ASME בתעשיות הנפט, הכימיקלים והגז הטבעי.

פרמטרים של מוצר

שם המוצר: שסתום כדור מאוגן סטנדרטי אמריקאי	מפרט: (1/8"-4") DN6-DN100
לחץ נומינלי: PN16	חומר גוף: WCB, SUS304 (CF8), SUS316L (CF3M) חומר גוף: WCB, SUS304 (CF8), SUS316L (CF3M)
תקנים: ANSI, BS, DIN, ISO, JIS	טמפרטורה ישימה: -20 ℃ ~ +150 ℃ (רגיל), עד +350 ℃ (טמפרטורה גבוהה), עד -196 ℃ (טמפרטורה נמוכה)
חומר מתכת פנימי: WCB, SUS304 (CF8), SUS316L (CF3M)	טמפרטורה בינונית: טמפרטורה גבוהה, טמפרטורה נמוכה, טמפרטורה בינונית, טמפרטורה רגילה
שיטת פעולה: Manua	אטמים: EPDM, PPL
שיטת חיבור: חיבור אוגן	יישומים: מים, אוויר, גז, שמן, נוזלים וכו'.
מוצא: סין מוצא: סין מוצא: סין מוצא: סין	מדגם: דוגמאות זמינות

מבנה הליבה ודגשים עיצוביים

שסתומי הכדור האוגנים האיכותיים של שנצ'י כוללים מבנה ליבה הכולל את גוף השסתום, הכדור, הגבעול והמושבים. הכדור יכול להיות עיצוב כדור צף (DN50 ומטה) או עיצוב כדור קבוע (DN50 ומעלה). החור החולף של הכדור מתאים לקוטר הפנימי של הצינור, וכתוצאה מכך התנגדות זרימה כמעט אפסית כאשר הוא פתוח לחלוטין. מבנה גזע נגד נשיפה מונע מהגבעול לעוף החוצה בלחץ גבוה. התקן אנטי סטטי מבטיח מוליכות בין הכדור לגבעול, ומונע הצטברות חשמל סטטי. עבור שסתומי כדור אוגן ASME עם הצעות מחיר זמינות, Shenchi מספקת טבלאות פרמטרים טכניים מפורטות כדי להקל על בחירת דגם מדויקת וחישוב תקציב ללקוחות.
