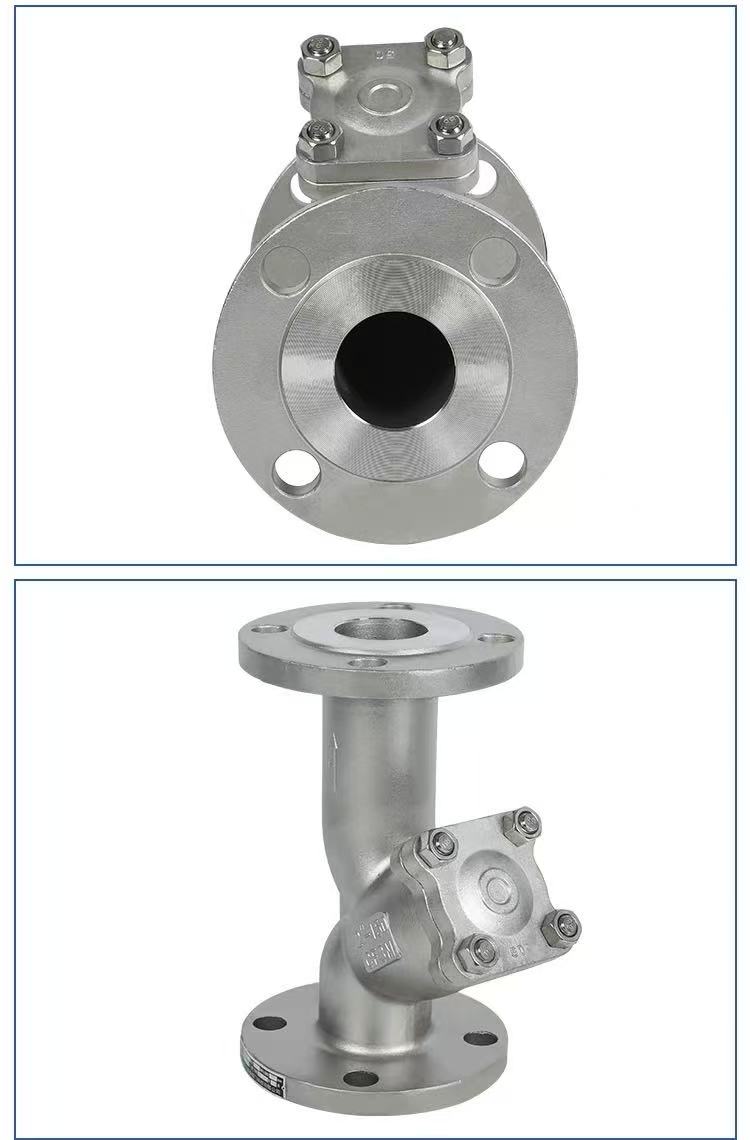

מסנן Y מסוג אוגן סטנדרטי אמריקאי

עקרון עבודה

המסנן המשולב האמריקאי Standard Flange Y מסוג Y של מפעל שנצ'י פועל על העיקרון של יירוט מסך המסנן. המדיום נכנס לבית מקצה הכניסה וזרם דרך מסך המסנן בתוך המבנה בצורת Y. זיהומים מוצקים נחסמים בתוך מסך המסנן, בעוד שחומר נקי עובר ויוצא מקצה היציאה. השטח הכולל של מסך המסנן הוא פי 3-4 משטח החתך של הצינור, וכתוצאה מכך התנגדות נמוכה וזרימה מהירה. לניקוז, הברג את התקע התחתון או הסר את מכסה האוגן, הוצא את מסך המסנן, נקה אותו ולאחר מכן התקן אותו מחדש. הגוף הראשי עשוי מחומרי WCB, SUS304 (CF8), או SUS316L (CF3M), תוך שימוש בתהליך יציקה משולב, וכתוצאה מכך דיור חלק ועמידות בלחץ אמינה. מוצרי שנצ'י מתאימים לסינון זיהומים בצינורות המשמשים בתעשיות נפט, כימיקלים וטיפול במים.

פרמטרים של מוצר

שם המוצר: מסנן מסוג Y מסוג אוגן סטנדרטי אמריקאי	מפרטים: (1/8"-4") DN6-DN100 מפרטים: (1/8"-4") DN6-DN100
לחץ נומינלי: PN16	חומר גוף: WCB, SUS304 (CF8), SUS316L (CF3M)
תקנים: ANSI, BS, DIN, ISO, JIS	טמפרטורה ישימה: -20 ℃ ~ +150 ℃ (רגיל), עד +350 ℃ (סוג טמפרטורה גבוהה), עד -196 ℃ (סוג טמפרטורה נמוכה)
חומר מתכת פנימי: WCB, SUS304 (CF8), SUS316L (CF3M)	טמפרטורה בינונית: טמפרטורה גבוהה, טמפרטורה נמוכה, טמפרטורה בינונית, טמפרטורה רגילה
שיטת פעולה: ידני	אטמים: EPDM, PPL
שיטת חיבור: חיבור אוגן	יישומים: מים, אוויר, גז, שמן, נוזלים וכו'.
מוצא: סין	מדגם: דוגמאות זמינות

נקודות מפתח להתקנה

אישור כיוון, יישור והידוק אוגן, ותמיכה והגנה על צינורות.

בעת התקנת מסנני אוגן Y מסוג Shenchi American Standard, שימו לב לשלוש נקודות מפתח: ראשית, אשר את כיוון הזרימה. החץ על גוף השסתום צריך להיות מיושר עם כיוון הזרימה הבינוני, ויש להתקין את מסך המסנן פונה כלפי מטה כדי להקל על שקיעת הטומאה. שנית, ודא יישור אוגן והידוק. פני האוגן צריכים להיות מקבילים וקונצנטריים, האטם ממורכז, והברגים מהודקים באלכסון בשלבים כדי למנוע עיוות קליפה. שלישית, לספק תמיכה בצנרת והגנה מראש מסנן. אסור למסנן לשאת את משקל הצינור; יש לטהר את הצינור לפני ההתקנה כדי להסיר חלקיקים גדולים. Shenchi מספק הוראות התקנה מפורטות, תומך בהתאמה אישית של ODM/OEM, וניתן להתאים את גודל רשת המסנן לפי הצורך כדי להבטיח פעולה יציבה לטווח ארוך של המסנן.

חומרים מסוננים ביעילות

מסננים מסוג Y של אוגן סטנדרטי של Shenchi ASME מסננים בעיקר חומר תלוי מוצק באמצעי צינור. זה כולל: סיגים ריתוך, סתימות ברזל ושאריות חלודה מריתוך צינורות; חול, אדמה, סיבי קנבוס ושאריות חומרי איטום שנותרו מהבנייה; חומר חלקיקי, גבישים ומשקעים הנישאים על ידי התקשורת עצמה; אבנית חלודה ושברי אבנית מהקיר הפנימי המזדקן והמתקלף של הצינור; ושבבי מתכת וזיהומים אחרים בשמן סיכה. דיוק הסינון ניתן לבחירה בין 50-300 mesh, בהתאם לניקיון הנדרש של המדיה. מיוצרים בסין, מסננים מסוג Y עם אוגן סטנדרטי של ASME עשויים מחומרי WCB, SUS304 ו-SUS316L, המציעים עמידות בפני קורוזיה והתאמה למדיות שונות.

חומרים שאינם מתאימים לסינון

מסנני Shenchi ASME B אוגן מסוג Y אינם מתאימים לסינון החומרים הבאים: כימיקלים מומסים במדיום (כגון מלחים בתמיסת מלח, חומצות ואלקליות בתמיסות); תחליב שמן-מים; משחות צמיגות או קולואידים; זיהומים סיביים רכים (שעשויים לחדור או לעטוף את מסך המסנן); ומזהמים גזים במדיה גזי. עבור מדיה אלה, יש לבחור סוגים אחרים של מסננים. בעת מכירת מסננים מסוג Y מסוג ASME B, Shenchi תאשר את מאפייני המדיה עם הלקוח כדי למנוע בחירה שגויה. מסננים מסוג Y מסוג ASME B אוגן עם מחירונים כוללים הנחיות בחירה מפורטות.
